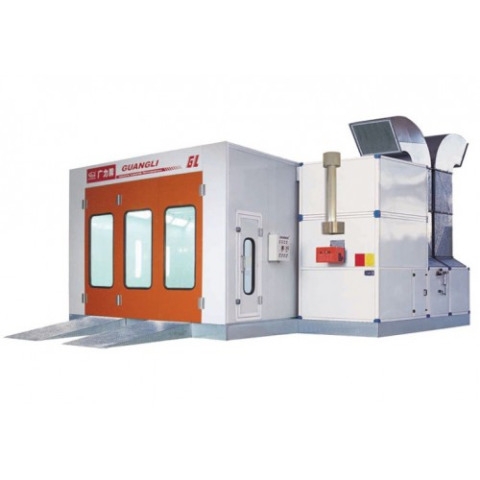

Покрасочная камера GuangliGL3 имеет в своей основе металлическое основание высотой 30 см, напольные решётки выдерживает нагрузку до 600 кг на одно колесо.
В стандартном исполнении камера GuangliGL3 комплектуется дизельной горелкой из нержавеющей стали RielloG20 итальянского производства, мощность горелки составляет 202 кВт, 90% нагретого воздуха подвергается рециркуляции.
Корпус покрасочной камеры GuangliGL3 собирается из сэндвич-панелей толщиной 50 мм., в качестве наполнителя используется пенополистирол, опционально можно в качестве наполнителя использовать минеральную вату.
Фронтальная дверь покрасочной камеры состоит из 3-х створок, аварийная дверь находится сбоку камеры, она оборудована пневматическим затвором.
Данная покрасочная камера оборудована двумя вентиляторами: приточным и вытяжным. Наличие двух вентиляторов позволяет обеспечивать воздухообмен внутри камеры до 20 000 м³/час, скорость потока воздуха внутри камеры составляет 0,2 м/с. Приточный вентилятор обладает мощностью 7,5 кВт, мощность вытяжного вентилятора составляет 5,5 кВт. Заслонка, переключающая режимы окраска/сушка, срабатывает автоматически посредством пневматики.
Система фильтров состоит из: потолочного фильтра (степень фильтрации 98%), напольного фильтра (степень фильтрации 95%) и фильтра предварительной очистки (степень фильтрации 80%). Потолочный фильтр покрасочной камеры состоит из 4-х фильтров, которые монтируются над несущей рамой, выполненной из стали и покрашенной порошковым покрытием. Напольный фильтр состоит из 2-х частей и одного выпускного фильтра.
Верхнее освещение покрасочной камеры GuangliGL3 состоит из 10 плафонов, каждый плафон состоит из 40 ламп по 36 Вт. На данной модели покрасочной камеры используется дополнительное боковое освещение, оно включает в себя 8 плафонов, в каждом по 2 лампы мощностью по 18 Вт каждая.
Блок управления и его компоненты импортного производства(Mitsubishi, Omron), они защищены от перегрузки, перегрева и пропадания фазы, мотор с линейным приводом. При истечении заданных значений времени, работа камеры автоматически прекращается.
Покраска происходит при постоянной температуре.
Питание камеры осуществляется посредством трёхфазной сети с напряжением 380 В., мощность установки 14 кВт.
Характеристики:
Стены - Сэндвич панель, 50мм
Основание - Металлическое основание камеры и группы притока высотой 30см.
Наружные размеры - длина -7,0 ширина - 5,3 м; высота - 3,5 м
Внутренние размеры - длина -6,9 ширина - 3,9 м; высота - 2,7 м
Главная дверь - Трехстворчатая ширина 3м, высота 2,7м
Аварийная дверь - ширина -0,8 м; высота -2,0 м
Освещение - Верхний уровень -40 лампы по 36Вт
Нижний уровень- 16 ламп по 18Вт
Воздухообмен - 22000 м3/час
Скорость потока воздуха - 0,2 м/сек
Вентиляционные агрегаты - Приточный вентилятор мощность 7,5 кВт
Вытяжной вентилятор мощность - 5,5 кВт
Температурные режимы - Горелка RIELLO G20, тепловая мощность 200 кВт
Рециркуляция - 90% теплого воздуха
Температура : цикл покраски -20°С при -3°С; цикл сушки - 60°/ 80°С
Система фильтров - фильтр предв. очистки: степень фильтрации - 80%
потолочный фильтр: степень фильтрации - 98%
напольный фильтр: степень фильтрации - 95%
Решетки напольные - Полнорешетчатый пол. Максимальная нагрузка - 600 кг на колесо
Питание - электрическая трехфазная сеть напряжением 380 В , 14 кВт - 26А
|
